M88 — Dossier technique & fuites

Objet : synthèse de toutes les informations très techniques connues sur le turboventilateur aprèsbrûlant Safran Aircraft Engines M88 (ex-SNECMA), moteur exclusif du Dassault Rafale, avec un suivi dédié des fuites et des brevets.

Organisation : la page est en 3 parties — Partie 1 · Caractéristiques techniques (sources internet officielles/publiques) · Partie 2 · Informations & rumeurs (forums, communauté, darkweb) · Partie 3 · Brevets (Safran, 24 derniers mois + portefeuille). Chaque partie porte ses niveaux de confiance et ses sources. Le Journal des mises à jour trace l'historique.

Mise à jour : 10/09/2026 (coupes moteur §1.8) · Confiance globale : élevée sur les specs publiques (Partie 1), moyenne sur les rumeurs (Partie 2), élevée sur le relevé brevets (Partie 3).

Sommaire

• Partie 1 — Caractéristiques techniques (sources internet) — specs de série · technologies clés · versions · programmes & dérivés · production Inde · comparatif M88/EJ200/F404 · M88-TREX specs officielles · coupes moteur & vues internes
• Partie 2 — Informations, rumeurs & fuites — discussions forums · rumeurs M88-TREX · documents peu connus & fuites
• Partie 3 — Brevets Safran — brevets 24 mois + inventeurs · contributeurs
• Administration — TODO · sources · journal des mises à jour

PARTIE 1 — Caractéristiques techniques (sources internet)

1.1 Fiche d'identité

Positionnement : premier moteur « nouvelle génération » d'une famille conçue pour les chasseurs du XXIᵉ siècle. Objectifs dès l'origine : forte poussée/sec, faible consommation dans tous les régimes, longue vie, maîtrise des coûts de possession, et potentiel de montée en poussée (73 kN → 105 kN sur le même bloc moteur).

1.2 Caractéristiques techniques — M88-2 (de série)

Sources croisées : fiche technique officielle Safran (juin 2009), Wikipedia (Safran datasheet), GlobalSpec.

Constituant / architecture : - Compresseur axial : 3 étages BP + 6 étages HP (3 étages HP à aubes mobiles / VSV) + aileron guide d'entrée. - Combustion : chambre annulaire. - Turbines : 1 étage HP + 1 étage BP, tous deux refroidis. - Goulot : convergent à volets variable-section (flap-type). - FADEC (Full Authority Digital Engine Control) — système de contrôle entièrement redondant. - 21 modules — maintenance on-condition / modulaire.

Note de lecture : le M88 est un cœur de moteur (basse dilution 0.30, TET très élevée, haut rapport de pression), proche d'un « fan » de génération F100/Atar plutôt que d'un gros turboréacteur. C'est ce qui lui donne ses ratios poussée/masse et sa maniabilité, au prix d'une turbine qui travaille ~300 K au-dessus de la température de fusion de ses matériaux.

1.3 Technologies clés

• Blisk (disques monobloc aubés) sur compresseur — première application de cette technologie, réduction masse/volume.
• Aubes turbine HP monocristallines, refroidies par air, revêtements céramiques (TBC).
• Alliages : AM1 pour les démonstrateurs → N-18 en série (alliage de base pour aubes turbine).
• Disques en métallurgie des poudres.
• Matériaux composites intégrés.
• Contrôle actif du jeu de bout d'aube (active blade tip clearance control) sur turbine pour préserver les rendements.
• Chambre « on-polluting » (allumage/polluants maîtrisés), propre.
• FADEC entièrement redondant — excellente contrôlabilité, missions basse altitude / haute altitude / haute g.
• Système de surveillance & pronostique (ECEM — Engine Condition Monitoring) : collecte capteurs moteur, vibrations, encrassement filtre à huile ; permet d'allonger ou raccourcir le TBO selon l'usage réel de chaque moteur. C'est un des systèmes de diagnostic avancé documenté dans une publication NATO STO (RTO-MP-AVT-144) — cf. §1.3.1.

1.3.1 Diagnostic avancé — ce que contient VRAIMENT le paper NATO STO (extrait le 10/09/2026)

Source : Banet E. (M88 ILS Manager, SNECMA), Brousse C. (M88 Electronic Control Systems, Hispano-Suiza), Massé J.-R. (Dépendabilité, Hispano-Suiza) — « Advanced Diagnostics in the SNECMA M-88 Engine of the Rafale Fighter », 2011, RTO-MP-AVT-144, MP-AVT-144-15. PDF récupéré 10/09/2026 (487 Ko, 5 p.) via publications.sto.nato.int (le miroir principal sto.nato.int renvoyait 403 Cloudflare) — conservé dans le dossier.

Le M88 est nativement intégré avec un système de condition monitoring + pronostics appelé ECMS (Engine Condition Monitoring System), découpé en 2 niveaux :

• Niveau O (Opérationnel) — diagnostic embarqué en vol :
• capteurs dédiés au-delà de ceux de la régulation : 2 accéléromètres d'analyse vibratoire (dégradation roulements), bouchons magnétiques, niveau huile électrique, indicateurs de colmatation filtres huile et carburant;
• tests en vol automatisés : contrôle d'équilibrage des arbres HP et BP (accéléromètres, alarme sur déséquilibre), enregistrement des phases de vol inversé (nocif pour la lubrification des roulements) ;
• surveillance d'usage cruciale sur chasseur : « les contraintes peuvent varier d'un facteur 80 d'un vol à l'autre » — heures, allumages après-brûleur, démarrages ; alimente les modèles de fatigue globale, HCF et propagation de fissures ;
• analyse des anomalies de performance : séquences de démarrage anormales (surtempérature, palpage, démarrage lent), longue rotation, surchauffe turbine, surchauffe unité de contrôle, palpage compresseur, survitesse arbre HP ou BP, anomalies après-brûleur ; 2 canaux de surveillance redondants comparés pour éliminer les fausses alarmes ; snapshot complet des données au moment de l'événement en cas de défaut de boucle de contrôle.
• Niveau I (Industriel) — tests complémentaires au sol, moteur éteint, sans banc d'essai : tests de fuites carburant, localisation de pannes, tests de boucles de contrôle (ex. régulation d'air d'entrée), test de la turbine anti-givrage, test du débitmètre carburant — via du matériel sol (rotation, transport, banc de test complémentaire).
• Systèmes sol : le pronostic complet (estimation de la durée de vie restante) passe par le système SIAD, interfacé avec le système d'appui au sol HARPAGON — qui croise enregistrements moteur, réparations, assembly modules, équilibrage aubes, analyses vibratoire/performance, localisation de pannes et lifecycle monitoring ; la base SGM (maintenance management) reçoit les données.
• Bouclage maintenance : HARPAGON permet de remplacer le TBO fixe par un « Soft TBO » — plus long si le monitoring le justifie (disponibilité↑), plus court si besoin (fiabilité mission↑) ; c'est le mécanisme concret du « TBO adaptatif » cité partout dans la littérature.
• Auteurs = personnel SNECMA + Hispano-Suiza (division systèmes, Réau) : le diagnostic embarqué M88 est donc un sujet Safran group interne, pas un équipementier externe.

1.3.2 Santé moteur — architecture EHM de Safran (paper PHM Society)

Source : « Engine Health Management in Safran Aircraft Engines », Bastard G., Lacaille J., Coupard J., Stouky Y. (Safran Aircraft Engines, Moissy-Cramayel) — PHM Society, PDF récupéré 10/09/2026 (610 Ko, 8 p.), dossier conservé. Confirme et généralise l'architecture du §3.1 :

• fonctions EHM = surveillance performances opérationnelles, sous-systèmes essentiels (carburant, contrôle), suivi de trim, défauts transmission ;
• architecture OSA-CBM : DA / DM / State Detection / Health Assessment / Prognostics Assessment / Advisory Generation ;
• composant embarqué + sol ; données remontées avant la fin de mission (SATCOM, ACARS, 3G, Wi-Fi) ; analyse par le Customer Support Center → Customer Notification Reports visibles sur portail web client ;
• « plus de 30 ans » de trend monitoring moteur chez Safran ; EHM pensé « adaptatif et scalable » pour les contrats de maintenance long terme.

1.3.3 Compresseur HP — les 3 étages sont des MONO-BLOC BLISK titane

Source : paper ICAS 2012 n° 224 (CIAM Moscou) — blisks bimétalliques : « The M88-9 engine has a HP rotor consisting of three mono-block titanium stages blisks ». Corrobore la fiche Safran (technologie blisk = application pionnière sur le M88, cf. §1.3) : le rotor HP du M88 est donc entièrement blisk (3 étages monobloc titane), pas une partie aubée classique.

1.3.4 Contrôle FADEC (page produit Safran, vérifiée 10/09/2026)

• Le FADEC M88 est produit par Safran Electronics & Defense (Hispano- Suiza Systems, Réau) — « combat proven », équipe toute la flotte M88 ; 800 contrôleurs moteurs en service dans les armées internationales ;
• nouvelle génération en développement pour le Rafale Standard 4 : première certification aux dernières normes de cyber-sécurité, fonctions maintenance + scalabilité étendues (annonce officielle Safran) — à lier au calendrier F5 et au T-REX ;
• temps de retrait/repose d'un M88 : 1 heure (chiffre clé Safran).

1.4 Versions & évolution

• M88-1A — démonstrateur / preuve de concept (4 ans), a conduit au M88-2.
• M88-2A — version de série 73 kN qui équipe le Rafale.
• Stage 1 : TBO initial 300 h.
• Stage 4 (M88-2E4, livré dès ~2011) : TBO > 1 000 h, consommation − 3 %.
• TCO Pack (offert 2008 par SNECMA à la DGA) : objectif réduire le coût total de possession, allonger les intervalles de visite des modules chauds/rotatifs. Premier test en vol 22/03/2010 (Rafale M02 CEV, Istres).
• Démonstrateur ECO : poussée 20 250 lbf (90 kN), débit 72 kg/s, pression 27 — base d'une montée future vers la classe 20 000 lb.
• Potentiel documenté : montées en poussée 73 → 105 kN sur le même cœur.

1.5 Programmes & dérivés

• Rafale — application de série (Air + Marine).
• M88-3 (80–93 kN) — proposé pour Gripen C amélioré (n'évolue pas).
• M88-4 (95–105 kN) — proposé pour HAL Tejas Mk2 (remplacer F414-INS6) avec transfert de technologie Inde ; variante 110–120 kN évoquée pour AMCA.
• M88-Pack CGP (M88-4E) — réduction coût de possession (cf. §1.4).
• M123 / CFM88 — dérivé régional jet 63–100 kN ; étudié avec GE Aviation, 7ᵉ étage HP ajouté, propulseur envisagé du Regioliner (DASA/Aérospatiale/Alenia).
• M138 — dérivé turbopropulseur (cœur M88-2) proposé pour Airbus A400M (n'a pas été retenu — TP400).
• Inde (2026) : Safran prêt à ouvrir une ligne de production de moteurs en Inde, conditionnée à l'achat de ~140 Rafale (IAF + Marine). Cf. §1.5.1.

1.5.1 Production Inde & cadences — état des lieux (vérifié les 10 et 14/09/2026)

Sources : BFMTV (13/02/2026), Le Journal des Entreprises (26/02/2026), Defense News (27/08/2026), Times of India, Rediff (22/07/2026), Defence Industry Europe (09/08/2026), Forum Militaire (10/08/2026), résultats S1 2026 Safran (earnings call 28/07/2026).

🏭 Chiffres de production officiels S1 2026 (résultats semestriels Safran, présentés 28/07/2026 — croisés Defence Industry Europe + Forum Militaire) : - 33 moteurs M88 livrés au S1 2026, contre 10 au S1 2025 (×3,3) — effet de la montée en cadence Rafale : 2 avions/mois (2025) → 4/mois visés d'ici 2029 (déclaré par le CFO Pascal Bantegnie). - Division Propulsion : CA S1 2026 = 9,2 Md€ (+28 % à périmètre constant), marge opérationnelle record de 24,5 % (+1,2 pt), RAI ≈ 2,3 Md€ (+≈500 M€ vs S1 2025). M88 cité explicitement comme contributeur positif, aux côtés de l'aftermarket civil. - Inde 114 Rafale : paiements anticipés éventuels avant fin 2026 « seraient en plus de la guidance existante » — montant et calendrier de signature non chiffrés publiquement. - Forum Militaire (10/08/2026) : « le triplement observé au premier semestre n'est que le début de cette montée en puissance, calée sur celle de l'avionneur » ; carnet Dassault « 500+ appareils commandés, 200+ à livrer » (Égypte, Indonésie, Émirats…), « un moteur 100 % français » avancé comme argument de vente.

• 12/02/2026 : le comité d'acquisition de la Défense indienne approuve l'achat de 114 Rafale supplémentaires (~30 Md€ / 3,25 lakh crore ₹). Dassault a déposé sa proposition technique/commerciale ; 18 exemplaires en fly-away, le reste en production locale.
• 13/02/2026 : Olivier Andriès (DG Safran) annonce la première chaîne d'assemblage M88 hors de France, en Inde — négociée par le gouvernement Modi dans le cadre du « Make in India ». Rappelle l'atelier de maintenance M88 annoncé en novembre 2025 en Inde, première du genre.
• Transfert de tech : les pièces les plus critiques restent en France (site du Creusot cité explicitement par Andriès) ; l'Inde reçoit assemblage + contenu local. Le % de contenu local n'est pas encore chiffré publiquement — à surveiller à la signature. Médias indiens (sources gouvernementales anonymes) évoquent ≥ 90 avions assemblés en Inde pour le lot. Jusqu'alors, le M88 est exclusivement fabriqué/monté en France (site de Villaroche).
• 26/02/2026 : Figeac Aéro (Lot, 3 200 pers., CA 432 M€) signe un nouvel accord Safran Aircraft Engines portant sur une pièce du M88 (prolongement du développement de mai 2025) — premières livraisons 2026/27 ; cadence cible 5 Rafale/mois en étude, soit un quasi-doublement des cadences actuelles.
• 22/07/2026 : HAL × Safran — contrat long terme sur des forgings de turbine CFM LEAP : montée en compétence HAL sur la turbine, pas encore sur le M88.
• Contexte concurrent : Safran + DRDO en JV sur un moteur 5ᵉ gen (Tejas Mk2/AMCA) ; Rolls-Royce concurrent (Defense News, 27/08/2026) — le M88-4 (cf. §1.5) est la base du dossier Safran ; l'EJ200 et le F414 étaient aussi en lice pour Tejas Mk2 (cf. §1.6).

1.6 Comparatif M88-2 / EJ200 / F404-GE-400

Méthodo : specs croisées fiche officielle SNECMA (M88-2), Wikipedia Eurojet EJ200 & GE F404 (consultées 10/09/2026). Classe d'avion : chasseur bi-moteur de génération ~4/4+. Les chiffres « non-AB » de l'EJ200 restent moins documentés officiellement — marqués ≈ quand la source est secondaire.

Lecture : - Poussée AB : l'EJ200 devance le M88-2 (~90 vs 75 kN), mais le démo ECO à 90 kN prouve que le cœur M88 peut atteindre ce niveau — et le T-REX (~88 kN) l'atteint en 2025. Le F404-400 reste en retrait. - Masse : l'EJ200 est nettement plus léger (~1 150 kg vs ~1 880 kg) — le choix « petit mais fort » de l'Europe ; le M88-2 privilégie la longévité (TBO > 1 000 h) et le potentiel de montée en poussée. - Historique : les trois moteurs se sont affrontés en 1986-90 (la France a quitté l'Eurofighter sur la question M88 vs EJ200). Le M88 a été le premier qualifié en vol (1990) mais le plus lourd à produire en volume (600+ vs 1 400+). - F404 : le moins puissant mais le plus répandu (F/A-18 depuis 1985, Tejas, T-7). Son successeur F414 (89 kN AB) est aujourd'hui la référence « 4e+ gen » chez GE.

Sources : Wikipedia EJ200 · Wikipedia F404 · fiche SNECMA 2009 (locale fiche-technique-m88.pdf) · PR Safran T-REX (17/06/2025) · BFMTV (13/02/2026) · Le Journal des Entreprises (26/02/2026).

1.7 M88-TREX — specs officielles (2025)

• Révélé au Salon du Bourget le 17/06/2025 (presse officielle Safran + media kit PDF, conservés dans le dossier m88-trex-press-release-2025-06-17.md).
• Poussée AB : 9 tonnes (≈ 88,2 kN / 19 800 lbf) — + 20 % vs M88 actuel (16 500 lbf, confirmé par Aviation Week/Janes).
• Moyens (officiels) : compresseur basse pression amélioré (débit d'air accru), turbine HP : nouveaux matériaux + circuits de refroidissement de nouvelle génération, tuyère à aérodynamique optimisée.
• Dimensions, modularité, consommation, coût de possession inchangés — compatibilité croisée des modules T-REX / M88 actuel (maintenabilité et gestion de flotte simplifiées, flotte mixte possible).
• Phase actuelle (2025-2026) : études de levée de risques, avant développement formel.
• Application : Rafale standard F5 (mise en service visée ~2033, calendrier AvW/Janes) — qualification alignée sur ce calendrier.

1.8 Coupes moteur & schémas techniques (rassemblé le 10/09/2026, écorchés SNECMA officiels ajoutés le 20/10/2026)

Corpus de coupes internes et schémas techniques du M88, conservés dans media/. Les visuels extérieurs / 3D marketing sont volontairement exclus du dossier — on fait de la veille technique, pas de la com'. Les coupes internes du M88 restaient rares (exclusif Rafale, peu montré en section) : ce §1.8.1 lève cette rareté avec deux écorchés documentaires SNECMA officiels (récupérés le 20/10/2026 — le M88-2 « conception modulaire » avec sa légende 26 items est la coupe technique de référence du dossier).

1.8.1 Écorchés documentaires SNECMA officiels (ajouté le 20/10/2026)

Deux documents pub SNECMA en coupe interne écorchée, trouvés le 20/10/2026 via une annonce de document vintage (galerie vendeur PicClick/eBay, « Document Pub Snecma M88 ») et archivés en media/.

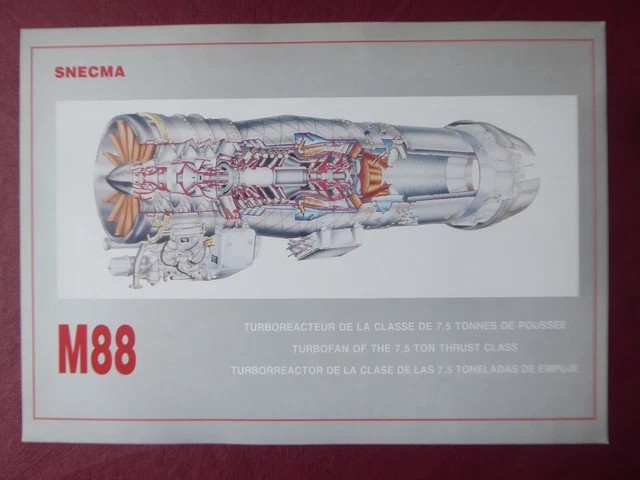

① M88 — écorché « classe de 7,5 tonnes de poussée » (640 × 480 px). Coupe longitudinale en couleur montrant les composants internes : compresseurs, carburateur/canale d'allumage, chambre de combustion, turbines HP/BP, régulateur FADEC. Le document est trilingue (FR/EN/ES) : « TURBORÉACTEUR DE LA CLASSE DE 7,5 TONNES DE POUSSEE / TURBOFAN OF THE 7.5 TON THRUST CLASS » — cohérent avec les specs §1.2 (≈ 7,3 t / 16 500 lbf sec). Marque SNECMA.

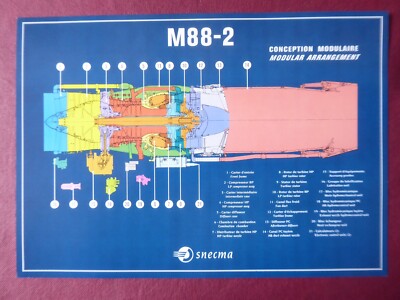

② M88-2 — « CONCEPTION MODULAIRE / MODULAR ARRANGEMENT » (400 × 300 px). Coupe en faux-couleur modulaire avec légende numérotée 26 items (1…26) identifiant chaque module (compresseurs, chambre, turbines, régulation, tuyères) — la coupe la plus détaillée et étiquetée du M88-2 en accès libre. Marque SNECMA.

Source : documents pub SNECMA (vintage) — annonce de vente de documents d'époque, galerie du vendeur. Fiche SNECMA 2009 locale (fiche-technique-m88.pdf) corrobore les étages (3/6/1/1) et la classe de poussée.

✅ Confiance élevée : logos SNECMA + graphisme typographique de la marque + cohérence des étages/légende avec la fiche officielle 2009. C'est la référence technique de coupe interne du dossier. Résolution limitée (400–640 px) : origine = galerie de vente (vendeur ne publie pas le PDF haute résolution).

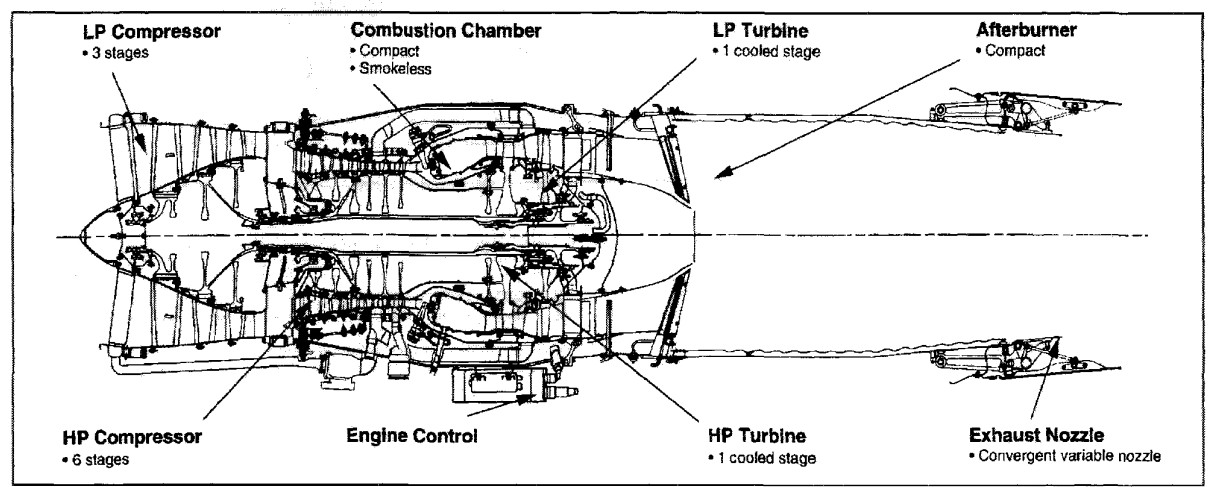

1.8.2 Schéma de principe étiqueté (2D) — 1 213 × 487 px

Coupe longitudinale 2D avec les modules nommés : LP Compressor (3 st) · HP Compressor (6 st) · Combustion Chamber (compacte, sans fumée) · Engine Control · LP Turbine (1 st, refroidie) · HP Turbine (1 st, refroidie) · Afterburner (compact) · Exhaust Nozzle (convergent variable). Les flèches indiquent le flux d'air et de gaz.

Source : KÜRE Encyclopedia (t3pedia), fiche Snecma M88. https://kureansiklopedi.com/en/detay/snecma-m88-59d86

✅ Confiance élevée : étiquettes cohérentes avec la fiche SNECMA 2009 (3/6/1/1 étages) et les specs §1.2. Complémentaire aux écorchés §1.8.1 (flux d'air/gaz + nommage des modules, pas de détail des composants).

1.8.3 Pistes de coupes plus détaillées (à creuser)

• Galerie vendeur PicClick/eBay « Document Pub Snecma M88 » (source des écorchés §1.8.1) — ~20 autres pubs d'époque SNECMA/M53/Larzac dans la galerie ; à re-scrapper si on cherche d'autres coupes ou versions (M53-P2, M88-3, M88-4E). Annonce : https://picclick.fr/1989-Document-Snecma-M88-2-Military-Engine-Cutaway-Ecorche-305536565468.htm
• ResearchGate — figure « Moteur M88 (SNECMA Moteur) » 850 × 414 px, article Kaminski (2016), login requis : https://www.researchgate.net/figure/Moteur-M88-SNECMA-Moteur_fig2_30517535
• Fiche SNECMA 2009 (PDF local fiche-technique-m88.pdf) : 2 pages de specs textuelles, pas de coupe interne dans le PDF.
• NATO STO MP-AVT-144-15 (local sto-nato-avt144-15.pdf) : schémas FADEC/ECMS, pas de coupe moteur — utile §1.3.1, pas pour le §1.8.
• Wikipedia EN/FR/RU/DE : aucune coupe interne trouvée — uniquement photos extérieures (Bourget 2009, musée Safran M88-2).
• Darkweb (10/09/2026, torchdark + ahmia, 3 requêtes) : moteur Tor sain (contrôle « safran » → résultats .onion), aucun hit M88 cutaway — la ressource n'est pas indexée sur les darknets actuels.

PARTIE 2 — Informations, rumeurs & fuites

2.1 Discussions forums (creusé le 10/09/2026)

• Secret Projects (thread « Super Rafale », 13/06/2026 et suivants) :
• « M88 T-REX engines on the Rafale F5 will have 20% increased thrust and will exceed 20,000 lb » ; estimations croisées : 19 800 lbf (AvW) ≈ cohérent.
• Comparatif de la communauté : 2× M88-TREX ≈ 17,5 t vs F135 19,5 t → gap ~10 % ; hypothèse d'un T-REX « scalé » à fan plus grand (~12 t) pour FCAS/Super Rafale (non confirmé constructeur).
• Contexte historique utile : le M88 est né d'un downscaling du M53 (classe F100 → F404) pour réduire la masse du Rafale — rappel du « trick » de la genèse du programme.
• Forum War Thunder (thread Rafale, sept. 2025) :
• « The Rafale uses the M88-2. The M88-3 was an unbuilt version with more thrust » — confirmé (cf. §5, M88-3 80-93 kN proposé Gripen C).
• « The T-REX M88 seems to be the final concrete application after 30 years of studies » (post citant des documents 1995 sur la classe de poussée).
• Source russe (image) comparant les poussées moteur — recoupement avec les specs officielles.
• Observation récurrente forums : le M88 est souvent décrit comme « un F404 plus léger » — techniquement proche (faible dilution, TET très élevée) mais avec architectures HPC/FADEC/ECEM propres.
• Verdict forums : pas de document technique fuité (manual, datasheet interne, rapport banc) identifié sur les forums public clearnet à ce jour ; la discussion reste au niveau specs constructeur + presse — les specs M88 restent remarquablement peu débattues car officielles et complètes.

2.2 Rumeurs M88-TREX (communauté, non-officiel)

2.2.1 Lecteurs forums

• Lecteurs (forums, non-officiel) : sur Secret Projects (06/2026), la communauté estime que 2× M88-TREX (~17,5 t de poussée) reste en retrait de ~10 % du F135 (19,5 t) → débat sur un M88-TREX « scalé » (fan plus grand, ~12 t) comme base d'un Super Rafale / FCAS ; le T-REX serait, selon un posteur du forum War Thunder (09/2025, citant des documents anciens), l'aboutissement après 30 ans d'études de la classe de poussée M88-3 (concept existant dès ~1995 avec des dimensions similaires).

C'est la piste « futures specs » la plus concrète : même architecture, mêmes modules, nouveaux LPC/HPT/tuyère. À surveiller : specs complètes (TET, pression) au lancement du développement formel.

2.3 Documents peu connus & fuites

Ce que l'on peut qualifier de « fuite » ou de documentation non grand-public autour du M88 :

• Fiche technique officielle SNECMA (juin 2009) — document commercial circulant (PDF « Fiche-technique-M-88.pdf »), source des specs §2 et du démo ECO / TCO Pack / 21 modules. ✅ conservée dans le dossier.
• Publication NATO STO — RTO-MP-AVT-144, MP-AVT-144-15 : « Advanced Diagnostics in the SNECMA M-88 Engine of the Rafale Fighter » (Banet/Brousse/Massé, 2011). ✅ récupéré en PDF et extrait le 10/09/2026 (miroir publications.sto.nato.int, le domaine principal renvoyait 403 Cloudflare) — contenu détaillé en §1.3.1 (ECMS niveaux O/I, SIAD + HARPAGON, TBO adaptatif, 2 canaux de surveillance redondants).
• Paper PHM Society — « Engine Health Management in Safran Aircraft Engines » (Bastard/Lacaille/Coupard/Stouky) — ✅ récupéré 10/09/2026 (610 Ko, 8 p.) — architecture OSA-CBM, remontée SATCOM/ACARS, Customer Notification Reports — détaillé en §1.3.2.
• Paper ICAS 2012 n° 224 (CIAM Moscou, blisks bimétalliques) — « M88-9 HP rotor = 3 stages mono-blisk titane » — détaillé en §1.3.3.
• Page produit Safran M88 + page FADEC M88 — technologies officielles (blisks, P/M, monocristaux + TBC, CMC), 800 FADEC en service, nouveau FADEC Standard 4 certifié cyber-sécurité — §1.3.4.
• Brevets Safran Aircraft Engines 2026 (patents.justia.com) — 10 brevets 2026 relevés et interprétés (CMC, P/M, modularité, vibrations) — §3.2.
• Paper SNECMA « M88 Engine Development Status » — status développement (banc, TET 1700→1850 K, historique 1978-1996). ⚠️ version récupérée HTML (PDF original à re-télécharger proprement).
• Dossier « Military aircraft engines — M88-2 » (fiche archivée) — confirme concepts & choix de conception (haut PR + haut TET, blisks, TBC, N-18).
• Témoignage pilote (darkweb, 10/09/2026) — « Rafale à Kandahar », Capitaine Romain (2008), récupéré depuis la bibliothèque .onion Imperial Library of Trantor — 2 mentions M88 (APU + puissance en combat), OEF Afghanistan avr–juin 2008. §2.4. Archivé docs/rafale-a-kandahar-2008.epub.

2.4 Méthode de recherche des fuites & confiance

Méthode de recherche des fuites (reproductible pour les mises à jour) : - Forums (clearnet) : Secret Projects, War Thunder, Aviation Stack Exchange, Airliners.net — requêtes M88, M88-3, T-REX, Rafale engine. Le 10/09/2026, les discussions forums n'ont pas révélé de document fuité mais ont confirmé la généalogie M88-2 → M88-3 (non construit) → M88-TREX. - Clearnet (SearXNG local) : datasheets (GlobalSpec), archives web (archive.org), publications OTAN/STO, scispace/PDF, pages constructeur, presse spécialisée. - Darkweb (SearXNG + Tor) : engines torchdark et ahmia (noms exacts obligatoires — les alias td/ah retombent silencieusement sur le jeu d'engines global : contamination clearnet constatée le 10/09/2026). - Passe 1 (contrôles safran/rafale + requêtes ciblées) : aucun hit .onion technique M88 ; le verdict initial — « M88 non indexé de façon notable » — était trop fort, rectifié par la passe 2 du même jour. - Passe 2 (10/09/2026) : 12 requêtes × 2 engines (torchdark/ahmia) + 10 requêtes single-term torchdark + interrogation directe des .onion identifiés (Tor SOCKS5 172.18.0.3:9050) : - Snecma, M88-2, M88 TREX, Safran M88, M88 datasheet, M88 leak, M88 turbine, M88 engine, Dassault Rafale, Rafale engine, aéronautique → 0 hit technique exploitable. - Ahmia hors service du jour (proxy error sur toutes les requêtes, même le contrôle safran) → un seul moteur opérationnel, pas de consensus 2-engine : verdicts à reconfirmer quand ahmia revient. - Rafale (torchdark) → 2 .onion exploités : - Imperial Library of Trantor — http://kx5thpx2olielkihfyo4jgjqfb7zx7wxr3sd4xzt26ochei4m6f7tayd.onion — bibliothèque .onion (fork Open Library, code gitlab.com/trantor, « Chief Librarian: Las Zenow »). Recherches internes Rafale/M88 engine/turbofan/aero engine/jet engine/Dassault/avion de chasse : aucun manuel M88, mais le fonds avions de combat / aviation est réel. - French Pool — http://jkie5viyrmymttownlksylz5vipyxxvs6qgy2yybgbssoiuf7a7klpqd.onion — forum FR ; le « hit M88 » est un faux-ami (ASCII-art 8888 dans un topic « L'Arène »). Le forum passe une vérification queue (POST queue_continue=1) — traversée et lecture OK. - 📄 Document récupéré : « Rafale à Kandahar » — Capitaine Romain (2008-11-10, 0,79 Mo epub, 26 téléchargements) via la Imperial Library of Trantor. Témoignage 1ʳᵉ main d'un pilote Rafale d'AA, OEF Afghanistan avril–juin 2008 (Camp de la base de Kandahar, 13 000 pers. multinational, au contact Mirage 2000D/F-16/Harrier/C-130/Antonov-225). Mentions M88 : 2 — l'APU « le petit réacteur mis en route avant les deux gros pour l'électricité et la 1ʳᵉ mise en rotation des deux M88 de Snecma » + « Merci à mes deux M88, ils m'aident de toute leur puissance » en combat. Couvre : procédure démarrage (rotacteur, APU), vie en poste avancée, déroutements (Tadjikistan, Camp Bastion, Kaboul/Bagram), CSAR, logistique. Pas de specs techniques (TET, TBO, TBC absents) — valeur = 1ʳᵉ source opérationnelle M88 en OEF réelle trouvée sur darkweb. Archivé : docs/rafale-a-kandahar-2008.epub. - Contexte : « Steam Turbines — A Book of Instruction » (Gutenberg 27687, 1904) visible via Just Another Library libraryfyuybp7oyidyya3ah5xvwgyx6weauoini7zyz555litmmumad.onion — référence turbines anciennes, pas M88. - Verdict passe 2 : pas de datasheet/dump technique M88 indexé par torch/ahmia au 10/09/2026. La valeur ajoutée darkweb = bibliothèques .onion d'aviation (Imperial Library of Trantor, Just Another Library) à interroger directement + témoignage pilote OEF 2008 récupéré. - Prochaine passe (cron mensuel à planifier) : re-requêter torch/ahmia + recherches internes Imperial Library of Trantor sur M88, Snecma, SNECMA, turbofan, jet engine, aéronautique pour suivre les nouveaux dépôts.

Confiance par sous-partie : specs de série = élevée (double source officielle + tiers) · variantes non retenues = moyenne (presse spécialisée, parfois daté) · M88-TREX = moyenne-élevée (annonce constructeur, specs partielles) · fuites darkweb = moyenne (1ʳᵉ source pilote OEF 2008 récupérée + bibliothèque .onion aviation identifiée ; pas encore de datasheet technique M88 fuitée, et verdict en mono-moteur ahmia en panne le jour du test).

PARTIE 3 — Brevets Safran

Méthodologie : requête assignee:"Safran Aircraft Engines" sur l'API Google Patents (274 brevets, dataset complet récupéré 10/09/2026, /tmp/safran_all.json). Fenêtre = priorité, dépôt ou publication depuis le 10/09/2024. Les listes d'inventeurs complètes (co-inventeurs inclus) ont été relevées page par page sur Google Patents (l'API ne donne que le premier inventeur). « Poseur » = déposant/détenant. Les 4 premiers = fenêtre des 12 derniers mois.

3.1 Brevets de la fenêtre 24 mois (11)

Lecture veille : - Banc d'essai / instrumentation numérique (2 brevets Leroux–Theze, 2026) : modernisation des moyens d'essai — cohérent avec la qualification M88-TREX (F5, ~2033). - Dépôt chinois (paroi annulaire, équipe de 4) : couverture IP pour le programme Rafale Inde (140 avions, ligne de production 2026). - Qualification & contrôle qualité (usure cylindre, contrôle/diagnostic de pièce, méthode d'essai) : fil rouge durabilité / maintenance. - FADEC (calibration Kalman, détection défaut — Kuchly/Benattia) : amélioration des contrôleurs moteur, écho des 800 FADEC Standard 4 en service (§1.3.4). - Composites (aubes Safran Ceramics ; fibre neutre tissée) : aubes turbine de nouvelle génération.

3.2 Signaux brevets US 2026 (patents.justia.com)

Parcours patents.justia.com (assignee « Safran Aircraft Engines »), relevé 10/09/2026. Safran détient ~1 900 brevets turbines (aubes, refroidissement, vibrations). Signaux 2026 directement lisibles comme R&D turbomachine militaire :

• US 12654285 (16/06/2026) — traitement de surface par vibrations ultrasonores + projectiles abrasifs → contraintes résiduelles de compression (durabilité aubes/disques) ;
• US 12650081 (09/06/2026) — partie turbomachine en composite à tissage 3D autour d'un cœur métallique (CMC) ;
• US 12649290 (09/06/2026) — préforme de carter aéro nautique en feutre fibre (CMC carter) ;
• US 12650078 (09/06/2026) — procédé aube turbine par poudres métal+céramique injectées (P/M + céramique, aubes HP) ;
• US 12650080 (09/06/2026) — mat de chauffage sur aube composite/titane (anti-givrage/anti-brouillard — pertinent chasseur) ;
• US 12631117 (19/05/2026) — aubage avec dissipation vibratoire par frottement d'élément de friction entre plateaux (vibrations HPT) ;
• US 12637982 (26/05/2026) — modularité turbomachine : verrouillage axial d'arbres par splines + vis radiales (architecture modulaire M88/T-REX) ;
• US 12617170 (05/05/2026) — aube composite : préforme fibre + feuille métal sur l'edge de nez (protection bord d'attaque) ;
• 20260125986 — bague d'étanchéité turbine amovible amont (maintainabilité turbine — TBO) ;
• 20260117664 — anneau turbine en CMC segmenté avec joint de calfeutrage (rings CMC) ;
• US 12624647 (12/05/2026) — récupération d'huile turbomachine (étanchéité/roulements).

Lecture : la R&D brevetée 2025-2026 de Safran AE converge exactement sur les thèmes du T-REX (turbine HP + refroidissement + modularité + CMC) — ces brevets alimentent très probablement le programme.

3.3 Plus gros contributeurs

Fenêtre 24 mois — comptage complet co-inventeurs compris (11 brevets, 28 mentions d'inventeurs, 26 personnes) :

Signal : Leroux–Theze forment une paire fixe sur l'instrumentation numérique du banc d'essai (2 brevets jumelés du 29/07/2024) — probable responsable du pôle essais & mesures.

Portfolio complet Safran Aircraft Engines (274 brevets, classement lead-inventor via API — co-inventeurs non encore exhaustés sur l'ensemble) :

3.4 Poseur / détenant

Tous les brevets de la série sont déposés au nom de Safran Aircraft Engines (Gennevilliers), filiale de Safran SA (SIREN 552 101 319), sauf le FR3159110A1 (aubes composites) déposé par Safran Ceramics (filière céramique/composites du groupe). Équipe R&D M88 historique : SNECMA Gennevilliers + site Saint-Avold (aubes forgées).

Administration

A.1 À surveiller / pistes de collecte (TODO)

• [x] Extraire le texte du paper NATO STO (MP-AVT-144-15) → fait le 10/09/2026 (PDF 487 Ko via miroir publications.sto.nato.int) → §3.1.
• [ ] Re-télécharger proprement le PDF « M88 Engine Development Status » (SNECMA) — cherché 10/09/2026 : pas de copie publique trouvée (SearXNG, archive.org full-text search : uniquement rapports CIA secondaires). Reste à chercher dans les archives AIAA 23rd Turbine / ICAS 1988-92 ou via le réseau Safran (Thomas).
• [x] Ligne de production Inde : détails transfert de tech, % contenu local — état des lieux 10/09/2026 (§1.5.1) : 114 Rafale approuvés 12/02/2026, 1re chaîne d'assemblage M88 hors France annoncée par O. Andriès (13/02), pièces critiques restent FR (Creusot), Figeac Aéro 26/02/2026 (5 Rafale/mois visés). % contenu local pas encore chiffré publiquement — reste à surveiller.
• [ ] Specs M88-TREX complètes dès publication (TET, PR) — les specs officielles AB 9 t / 88 kN sont en §1.7 ; les niveaux internes (TET, PR) restent non publiés.
• [x] Comparatif technique M88 vs EJ200 vs F404 — fait le 10/09/2026 (§1.6, tableau 16 paramètres, sources Wikipedia EJ200/F404 + fiche SNECMA 2009).
• [x] Darkweb : passe 10/09/2026 creusée (§2.4) — 12 requêtes × 2 engines
  • torch single-term + accès direct .onion. Découverte : bibliothèque .onion Imperial Library of Trantor + epub « Rafale à Kandahar » (2008) récupéré (docs/rafale-a-kandahar-2008.epub, 2 mentions M88, témo. pilote OEF). Ahmia en panne du jour (proxy error) → verdict en mono-moteur. À refaire en cron mensuel + recherches internes Imperial Library (M88/SNECMA/turbofan) pour suivre les nouveaux dépôts.
• [x] Brevets récents Safran Aircraft Engines — relevé 10/09/2026 (10 brevets 2026, patents.justia.com) → §3.2. Poursuivre : USPTO full-text sur T-REX (refroidissement HPT, TBC).
• [ ] Comparatif technique M88 vs EJ200 vs F404 (tableau de bord).

A.2 Sources principales

1. Fiche technique officielle SNECMA, juin 2009 (PDF « Fiche-technique-M-88.pdf »).
2. Wikipedia — Snecma M88 (specs Safran datasheet + historique + variantes).
3. Safran group — pressroom, « Rafale's Safran M88 engine passes milestone of one million operating hours », 13/07/2022 (PDF officiel récupéré et archivé le 14/09/2026 : m88-1-million-hours-pr-2022-07-13.md).
4. NATO STO — RTO-MP-AVT-144, MP-AVT-144-15 (advanced diagnostics M88/Rafale).
5. GlobalSpec datasheets (M88-4E, specs chiffrées).
6. All-Aero / Grokipedia / LinkedIn (R. Wankhede) (recoupement specs).
7. The Economic Times, 13/02/2026 (ligne de production Inde, 140 Rafale).
8. Flight International archives (1983, 1986, 1991, 1994, 1999).
9. Darkweb : SearXNG local + Tor (torch td, ahmia ah) — 10/09/2026 et 14/09/2026 (passe 3 : Torch opéré via patch SOCKS ; Ahmia encore en panne « proxy error »).
10. Defence Industry Europe — « Safran triples M88 engine deliveries in Rafale production push » (09/08/2026) : S1 2026, 33 M88 livrés vs 10, cadence 2→4 Rafale/mois d'ici 2029, CA Propulsion 9,2 Md€ +28 %, marge 24,5 %, question paiements anticipés IAF 114 Rafale.
11. Forum Militaire — « En 10 ans, la production du moteur M88 du Rafale a été multipliée par trois » (10/08/2026) : croise les chiffres Safran S1 2026.
12. Safran — PR « Rafale's Safran M88 engine passes milestone of one million operating hours », 13/07/2022 (PDF 2 p., récupéré 14/09/2026 via Firecrawl safran-group.com/download/press_release/file/2135086) : 1 M h vols, 600+ moteurs livrés, 284 avions vendus à 7 export clients (Égypte, Qatar, Inde, Grèce, Croatie, EAU, Indonésie), F4 Standard visé 2025. Archivé : m88-1-million-hours-pr-2022-07-13.md.
13. Safran — PR « Safran unveils higher-thrust version of M88 for future Rafale upgrades », 17/06/2025 + media kit PDF officiel M88 T-REX (FR/EN).
14. Aviation Week « Safran Details M88 Upgrade To Address Rafale F5 Thrust Needs » (19 800 lbf vs 16 500 lbf, F5 ~2033).
15. Secret Projects Forum — thread « Super Rafale » (13/06/2026) : specs T-REX, comparatif F135, hypothèse T-REX scalé ~12 t.
16. Forum War Thunder — thread Rafale part. 2 (sept. 2025) : M88-2/M88-3, T-REX comme aboutissement 30 ans d'études, sources russes.
17. NATO STO — MP-AVT-144-15, Banet/Brousse/Massé (2011) : « Advanced Diagnostics in the SNECMA M-88 Engine of the Rafale Fighter » (PDF 487 Ko, extrait §3.1 ; publications.sto.nato.int, DOI 10.14339/RTO-MP-AVT-144-15-pdf).
18. PHM Society — « Engine Health Management in Safran Aircraft Engines », Bastard et al. (PDF 610 Ko, §3.2 ; papers.phmsociety.org).
19. ICAS 2012 n° 224 (CIAM Moscou) — blisks bimétalliques, rotor HP M88-9 3 stages mono-blisk titane (§3.3 ; icas.org/icas_archive).
20. Safran group — page produit « M88 — Proven performance and reliability »
    • page « FADEC M88 » (800 contrôleurs en service, FADEC Standard 4 cyber-certifié ; §3.4) ; page « M88 engine » videos.
21. patents.justia.com — assignee Safran Aircraft Engines, relevé brevets 2026 (§3.2) + US20120107125A1 (shim aube fan).
22. Safran Blades — usine aubes forgées (Gennevilliers/Saint-Avold), vidéo coulée aubes turbine (foundry Gennevilliers).

A.3 Journal des mises à jour

| Date | Ajout | Source | | 20/10/2026 | §1.8 enrichi — 2 écorchés documentaires SNECMA officiels ajoutés (levée de la « rareté des coupes internes M88 ») : ① M88 « classe de 7,5 t de poussée » (640×480) — coupe longitudinale en couleur, trilingue FR/EN/ES ; ② M88-2 « CONCEPTION MODULAIRE » (400×300) — légende numérotée 26 items = la coupe technique la plus détaillée/étiquetée du dossier. Archivés media/ (m88-ecorche-75t-snecma.jpg, m88-2-ecorche-modulaire-snecma.jpg). §1.8 restructuré : écorchés SNECMA officiels = §1.8.1 (référence), schéma KÜRE étiqueté = §1.8.2, pistes = §1.8.3 (galerie vendeur PicClick/eBay re-listée comme source de coupes supplémentaires). Rebuild + vérif live à venir | Galerie vendeur PicClick/eBay « Document Pub Snecma M88 » (annonce 305536565468), fiche SNECMA 2009 locale (corroboration étages/poussée) | | 14/09/2026 | Darkweb passe 3 (Torch opéré enfin : patch SOCKS/SearXNG validé ; Ahmia encore « proxy error ») : 12 req single/multi-mots M88, safran, SNECMA, Rafale, T-REX, datasheet, leak → aucun .onion technique nouveau au-delà de la passe 2 (Imperial Library of Trantor, French Pool) ; verdict stable : pas de datasheet/dump M88 fuité indexé. §1.5.1 enrichi : chiffres S1 2026 (33 M88 livrés vs 10 S1 2025, cadence Rafale 2→4/mois d'ici 2029, Propulsion CA 9,2 Md€ +28 %, marge 24,5 % record, question des paiements anticipés IAF) ; PR officielle 13/07/2022 « 1 million d'heures » récupérée et archivée (m88-1-million-hours-pr-2022-07-13.md) : 600+ moteurs, 284 avions vendus (7 clients), F4 Standard visé 2025 | Defence Industry Europe 09/08/2026, Forum Militaire 10/08/2026, safran-group.com PR 2135086, torch darkweb (xmh57…noyd.onion) | | 10/09/2026 | §1.8 Coupes moteur & schémas techniques (resserré, règle « veille technique, pas de visuels extérieurs ») : 2 visuels en media/ — schéma de principe 2D 1 213 px (KÜRE/t3pedia, confiance élevée = référence), coupe 3D interne 540 px (blog SI VIS PACEM PARA BELLUM, confiance élevée = coupe physique). Retirés : 2 vues 3D extérieures + photo officielle + poster FB Ismail Saad (généré IA) | KÜRE (t3pedia), blog svppbellum.blogspot.com | | 10/09/2026 | §1.5.1 Production Inde : 114 Rafale approuvés 12/02/2026, 1re chaîne assemblage M88 hors France (O. Andriès 13/02/2026), pièces critiques restent Creusot, Figeac Aéro 26/02/2026 (5 Rafale/mois visés), HAL×Safran forgings LEAP 22/07/2026, JV Safran-DRDO moteur 5e gen, Rolls-Royce concurrent. §1.6 Comparatif M88-2/EJ200/F404 : tableau 16 paramètres (poussée AB/sec, débit, TET, PR, blisk, TBO, unités, h vols). TODO A.1 : comparatif + Inde cochés ✅ | BFMTV 13/02/2026, Le J. Entreprises 26/02/2026, Defense News 27/08/2026, Wikipedia EJ200/F404, fiche SNECMA 2009 | | 10/09/2026 | Darkweb creusé : passe 2 (12 req × 2 engines + torch single-term + accès direct .onion). Alias td/ah = fallback silencieux global → noms exacts torchdark/ahmia. Ahmia en panne du jour (proxy error). Découvertes : bibliothèque .onion Imperial Library of Trantor (fork Open Library, gitlab.com/trantor) + forum FR French Pool (hit M88 = ASCII-art). Récupéré « Rafale à Kandahar » Capitaine Romain 2008 (epub 0,79 Mo, 2 mentions M88, témoignage OEF Afghanistan) → archivé docs/rafale-a-kandahar-2008.epub. §2.3 dédupliqué, §2.4 réécrit, verdict fuites darkweb : basse→moyenne. TODO darkweb ✅ + cron mensuel à planifier | torchdark, Imperial Library of Trantor, Tor SOCKS 172.18.0.3:9050 | |---|---|---| | 10/09/2026 | Restructuration en 3 parties : §1 Caractéristiques techniques (fiche, specs, technos 1.3.1-1.3.4, versions, programmes, T-REX officiel) · §2 Informations & rumeurs (forums, rumeurs T-REX, fuites/docus, méthode darkweb) · §3 Brevets (fenêtre 24 mois 11 brevets + signaux US 2026 + contributeurs + poseurs) · §A Administration (TODO, sources, journal). Ancrage §3.5 US-2026 déplacé en §3.2 | restructuration interne | |---|---|---| | 10/09/2026 | Création du dossier ; specs de série, variantes, TREX, fiabilité, état darkweb (0 hit .onion) | fiche Safran 2009, Wikipedia, Safran PR, NATO STO, SearXNG+Tor | | 10/09/2026 | §6 enrichi : specs officielles T-REX (9 t AB, +20 %, modules compatibles, F5 ~2033) + media kit conservé. §2.1 ajouté : creusement forums (Secret Projects, War Thunder) — M88-3 non construit, T-REX = aboutissement 30 ans d'études, hypothèse T-REX scalé 12 t. §2.3 : documents peu connus restructurés | Safran PR 17/06/2025 + media kit, Aviation Week, Secret Projects, War Thunder | | 10/09/2026 | §11 étendu à 24 mois : 11 brevets Safran AE/Ceramics (fenêtre 12 mois = 4), inventeurs complets relevés page par page co-inventeurs compris (Leroux–Theze x2 banc d'essai, dépôt CN paroi annulaire 4 inventeurs, aube composite Safran Ceramics, FADEC Kalman Kuchly/Benattia…), classement contributeurs fenêtre 24 mois + lead-inventors portefeuille 274 (Zaccardi 8, Camboulives 7, Wielhorski 5, Eichholtz 4, Bouiller 4), poseurs = Safran Aircraft Engines / Safran Ceramics / Safran SA | Google Patents API (safran_all.json, 274 brevets) + pages inventeurs individuelles | | 10/09/2026 | §3.1-3.5 ajoutés** : paper NATO STO extrait (ECMS O/I level, SIAD+HARPAGON, TBO adaptatif, 2 canaux redondants, contraintes x80 entre vols) ; paper PHM Society (OSA-CBM, SATCOM/ACARS) ; rotor HP M88 = 3 blisks mono titane (ICAS 2012) ; FADEC (800 en service, Standard 4 cyber) ; 10 brevets Safran AE 2026 interprétés. §2.3/§8/§9 mis à jour | publications.sto.nato.int, papers.phmsociety.org, ICAS 2012, safran-group.com, patents.justia.com |

Documents sources (PDF) : fiche-technique-m88.pdf · m88-1-million-hours-pr-2022.pdf · safran-ehm-phm.pdf · sto-nato-avt144-15.pdf — mis à jour au fil des veilles.
